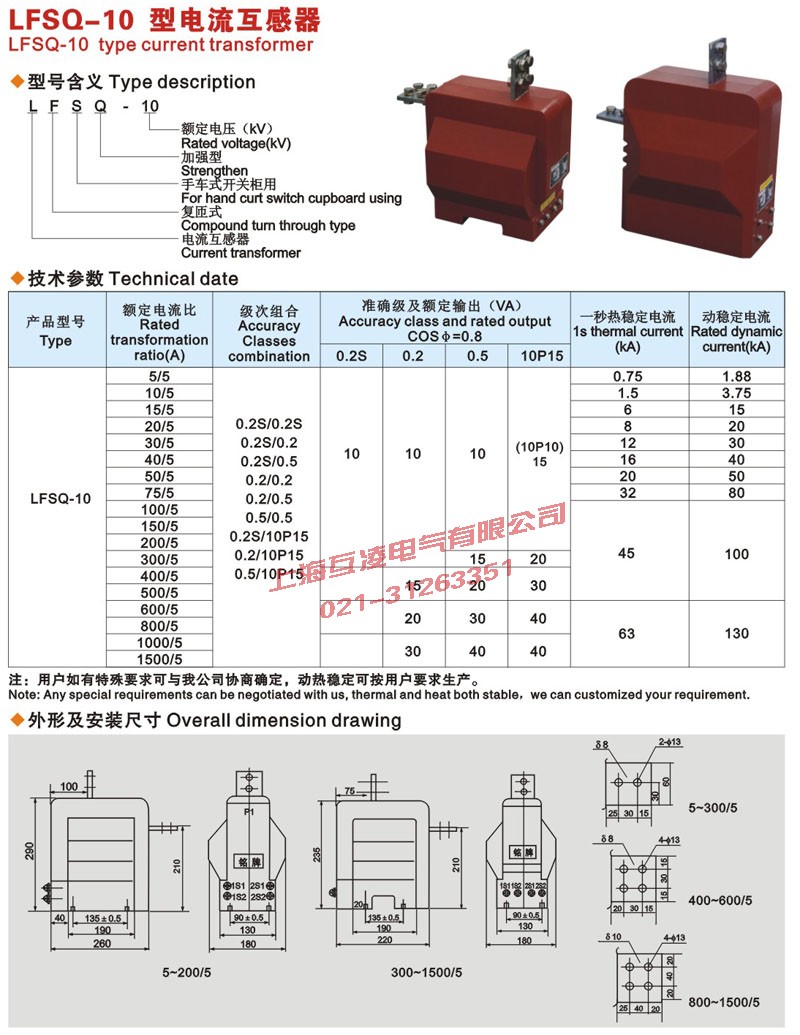

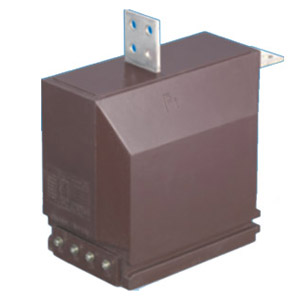

LFSQ-10Q電流互感器
產品詳情
概述
LFSQ-10型電流互感受器屬加強型全封閉式產品,其動.熱穩定性比其它同類產品高3~5倍,適用于額定頻率為50Hz或60Hz，額定電壓10KV及以下內裝置的電力系統中,電氣測量和電氣保護作用。
額參數
1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
| 型號 | 額定一次電流 | 準確級組合 | 額定二次輸出 | 一秒熱穩定電流 | 動穩定電流 | |||
| 0.2(S) 0.5(S) | 10P10 | |||||||
| LFS-10Q | 5-200 |
0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/10P10 0.5(S)/10P10 |
10 | 16 | 100lin | 250lin | ||
| 250 | 27 | 67.5 | ||||||
| 300 | 36 | 80 | ||||||
| 400 | 45 | 90 | ||||||
| 500、600 | 56 | 100 | ||||||
| 750、800 | 63 | 100 | ||||||
| 1000 | 80 | 130 | ||||||
| LFSQ-10Q | 5 |
0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/10P10 0.5(S)/10P10 |
0.2S 0.5S | 0.2 | 0.5 | 10P | 0.8 | 2 |
| 10 | 10 | 10 | 10 | 10 | 1.6 | 4 | ||
| 15 | 6.3 | 15 | ||||||
| 20、25 | 9.3 | 23 | ||||||
| 30 | 12.5 | 31.5 | ||||||
| 40、50 | 18 | 45 | ||||||
| 75 | 36 | 90 | ||||||
| 100-250 | 45 | 100 | ||||||
| 300 |
0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/10P15 0.5(S)/10P15 |
15 | 15 | 15 | 63 | 100 | ||
| 400 | 20 | 20 | ||||||
| 500 | 30 | 80 | 130 | |||||
| 600-800 | 20 | 30 | 40 | |||||
| 1000-1600 | 30 | 40 | ||||||
變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
- 產品名稱：
LFSQ-10Q電流互感器
- 型號：
LFSQ-10Q
